Vaky I-PURGE X
STAVEBNICOVÝ SYSTÉM PRO TĚSNĚNÍ POTRUBÍ I - PURGE®X
I-Purge®X je nejvíce přizpůsobivý a technologicky vyspělý modulární nafukovací vakový systém, který je k dispozici.
I-Purge®X je vybaven revoluční technologií rozšiřování nafukovacího vaku (BET), která umožňuje, aby jedna jednotka odpovídala více průměrům trubek. Nafukovací vaky mají schopnost expandovat a kontrahovat tak, aby vyhovovaly všem požadavkům na potrubí a jsou chráněny vnějším krytem odolným proti jiskrám a plamenům.
Tyto nejmodernější funkce umožňují operátorovi vytvořit několik konfigurací, včetně jednostranné zátky a reduktoru trubek a ušetřit čas a množství formovacího plynu.
Vaky jsou k dispozici ve velikostech v rozmezí od 51 mm - 76 mm do 38 ”- 48” (965 mm - 1219 mm)
a mohou být zakoupeny buď jednotlivě, nebo jako kompletní systém, což je zjevná výhoda, pokud je třeba požadovat další velikosti nebo je třeba vyměnit komponenty.

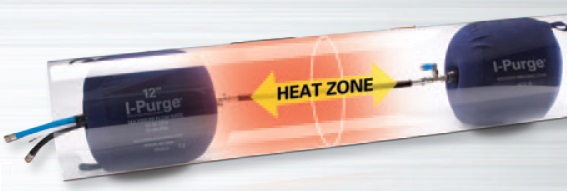

I-Purge®X je vybavena také dlouhým, vysokým teplotám odolávajícím propojením vaků, který umožňuje umístění vaků mimo zónu ohroženou teplem a také dostatečně přizpůsobit jakémukoliv předehřevu nebo vysoké tepelné zátěži.
Vyrobeno v USA z nejkvalitnějších materiálů.
I-Purge®X je opakovaně použitelné a dlouhodobé variabilní řešení při svařování potrubí.

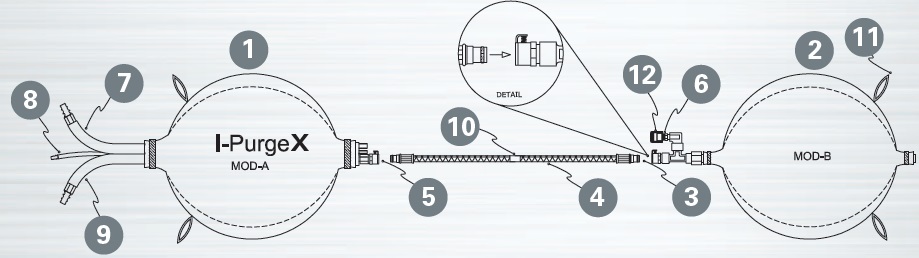

Nafukovací vaky (Modul A a B)
- Vnější obal odolný jiskrám
- Vnitřní nafukovací vak
- Jedna rozpíratelná velikost vhodná do různých průměrů potrubí
Jednoduché spojování pomocí rychlospojek
- Nejmodernější technologie
- Systém zápatek
- Odolné korozi
- Snadná výměna součásti

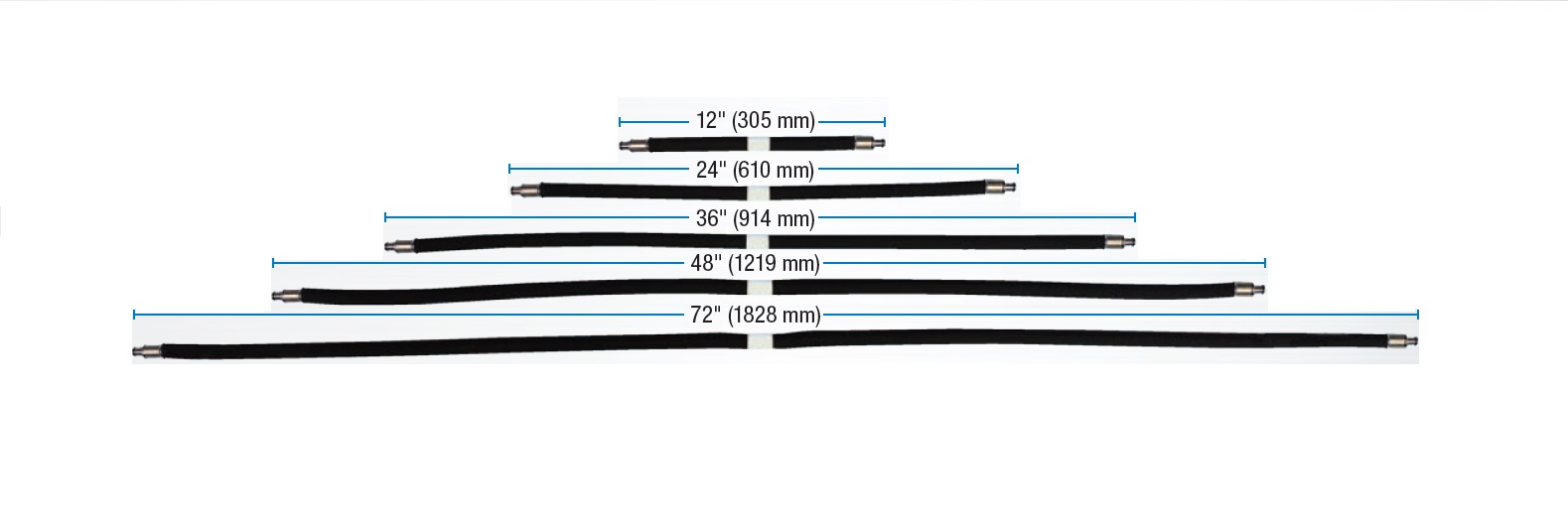

Prodloužení
- Prodloužení podle délky tepelně ovlivněné zóny (HAZ)
- Maximální vzdálenost mezi vaky
- Přizpůsobitelné předehřevu a tepelným aplikacím
- Flexibilní spojení a jednoduché protahování skrz potrubí, včetně kolen a T-kusů
- Kroucení odolná hadice zajišťuje plynulou distribuci plynu
- Spolu s luminiscenčním páskem pro přesné ustavení ke kořenové mezeře
Patentovaná technologie synchronního ventilu
- Přednastavený synchronní ventil počítá se správnou rychlostí průtoku plynu
- Snížené riziko nadměrného nafouknutí
Systém tří vnitřních hadic (Modrá, Černá a Odvod)
- Zlepšuje efektivitu průtoku, plnění a vyprazdňování
- Usnadňuje formovací proces
- Samostatné spojení pro:
- Nafouknutí vaků
- Smíšení s inertním plynem
- Odvod (možno připojit na měřič zbytkového kyslíku PRO OX® KIT)
Jak I-Purge®X pracuje
Propojte kabel s nafukovacími vaky. Umožní rychlé vtažení systému do potrubí.
Propojte hadici Argonu s regulačním ventilem.
Vložte celý systém do potrubí, tak aby kořenová mezera byla uprostřed (fosforeskující pásek zarovnat uprostřed).
Zpočátku otevřete průtokoměr mezi 5-8 LPM, zvyšte na 15 LPM během svařování.
Při průtoku 15 LPM jsou vaky nafouknuty přibližně za 2-3 minuty (záleží na velikosti). Ventil je otevřen a zajisťí distribuci argonu do oblasti svařování. Rychlost průtoku plynu uvolněného z ventilu očistí oblast svaru od kyslíku.
Jakmile dosáhnete požadované množství zbytkového kyslíku můžete začít svařovat. Po dokončení svařování, nechte vychladnout svar.
Zavřete redukční ventil, odpojte hadice. Jakmile je I-Purge®X systém vyfouknut (cca. 15 -30 sekund), jednoduše vytáhněte z potrubí.
Poznámka: Monitorovat množství kyslíku můžete: PRO OX® 100X Měřičem zbytkového kyslíku.
I-PurgeX® je produkt společnosti Aquasol Corporation.
