Vaky I-PURGE
STAVEBNICOVÝ SYSTÉM PRO TĚSNĚNÍ POTRUBÍ I - PURGE®
Progresívní modulární I-Purge® systém nafukovacích vaků je nejinovativnější a nejrozmanitější systém pro utěsnění potrubí.
I-Purge® vytváří nepropustné těsnění, které zredukuje spotřebu ochranného plynu při svařování potrubí na minimum, což šetří čas a peníze a současně dosahuje konzistentních vysoce kvalitních svarů.
Tento dlouhodobý opakovaně použitelný systém nafukovacího vaku, vyrobený v USA, umožňuje operátorům pokrýt velké množství požadavků pomocí jednoho vyměnitelného řešení. Zařízení I-Purge® je vybaveno několika vysoce pokročilými funkcemi, jako jsou rychloupínací prvky, které umožňují snadnou montáž a demontáž součástí.
I-Purge® je vybavena také dlouhým, vysokým teplotám odolávajícím propojením vaků, který umožňuje umístění vaků mimo zónu ohroženou teplem a také dostatečně přizpůsobit jakémukoliv předehřevu nebo vysoké tepelné zátěži.
Tyto nejmodernější funkce umožňují operátorovi vytvořit více konfigurací, včetně jednostranné zátky trubek a reduktoru.
Vaky jsou k dispozici ve velikostech od 2” do 48 “(51-1219 mm) a mohou být zakoupeny buď jednotlivě, nebo jako kompletní systém, což je zjevná výhoda, pokud je třeba požadovat další velikosti nebo je třeba vyměnit komponenty.
Ideální pro výrobní provozy, I-Purge přebíhá stávající technologii díky pokročilému designu a poskytuje kompletní řešení pro všechny potřeby utěsnění potrubí.

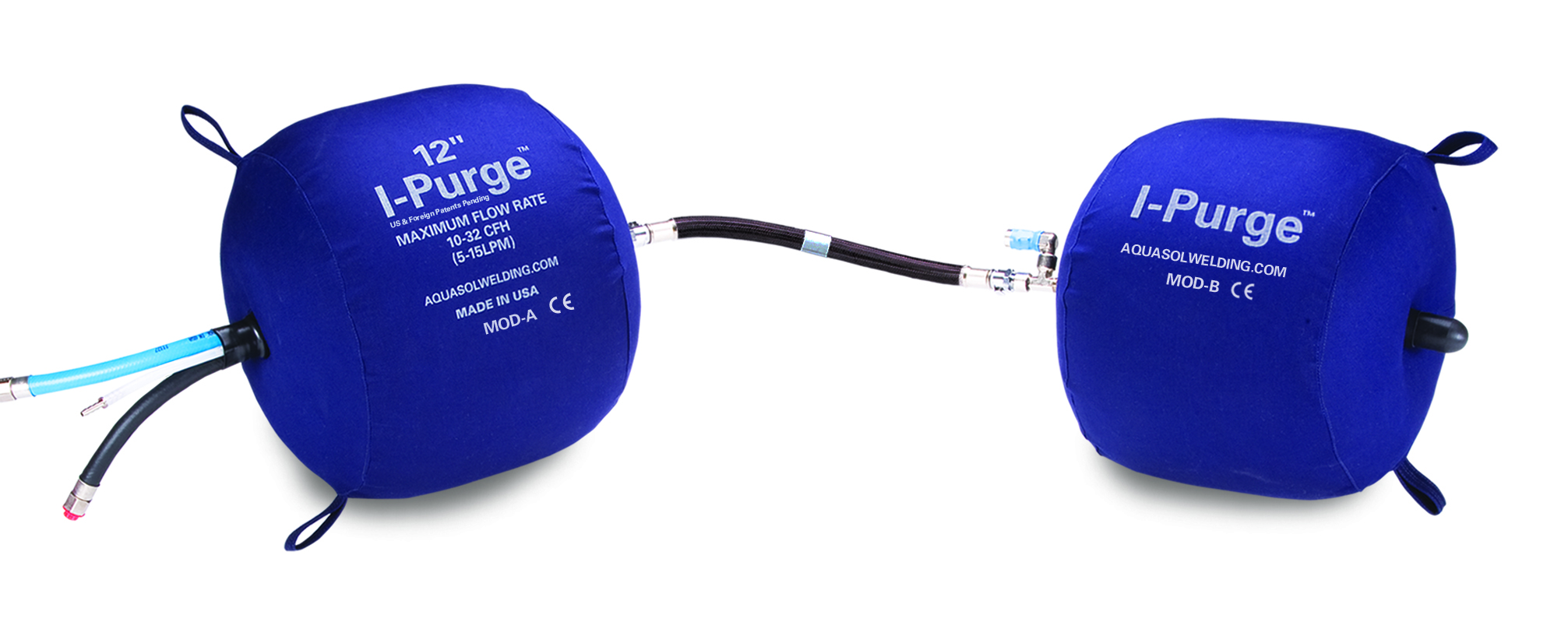

Nafukovací vaky (Modul A a B)
- Vnější obal odolný jiskrám
- Vnitřní nafukovací vak
- Jednotlivé velikosti se dají spojit
Jednoduché spojování pomocí rychlospojek
- Nejmodernější technologie
- Systém zápatek
- Odolné korozi
- Snadná výměna součásti
Prodloužení
- Prodloužení podle délky tepelně ovlivněné zóny (HAZ)
- Maximální vzdálenost mezi vaky
- Přizpůsobitelné předehřevu a tepelným aplikacím
- Flexibilní spojení a jednoduché protahování skrz potrubí, včetně kolen a T-kusů
- Kroucení odolná hadice zajišťuje plynulou distribuci plynu
- Spolu s luminiscenčním páskem pro přesné ustavení ke kořenové mezeře
Patentovaná technologie synchronního ventilu •
- Přednastavený synchronní ventil počítá se správnou rychlostí průtoku plynu
- Snížené riziko nadměrného nafouknutí
Systém tří vnitřních hadic (Modrá, Černá a Odvod)
- Zlepšuje efektivitu průtoku, plnění a vyprazdňování
- Usnadňuje formovací proces
- Samostatné spojení pro:
- Nafouknutí vaků
- Smíšení s inertním plynem
- Odvod (možno připojit na měřič zbytkového kyslíku PRO OX® KIT)
Jak I-Purge® pracuje
Propojte kabel s nafukovacími vaky. Umožní rychlé vtažení systému do potrubí.
Propojte hadici Argonu s regulačním ventilem.
Vložte celý systém do potrubí, tak aby kořenová mezera byla uprostřed (fosforeskující pásek zarovnat uprostřed).
Zpočátku otevřete průtokoměr mezi 5-8 LPM, zvyšte na 15 LPM během svařování.
Při průtoku 15 LPM jsou vaky nafouknuty přibližně za 2-3 minuty (záleží na velikosti). Ventil je otevřen a zajisťí distribuci argonu do oblasti svařování. Rychlost průtoku plynu uvolněného z ventilu očistí oblast svaru od kyslíku.
Jakmile dosáhnete požadované množství zbytkového kyslíku můžete začít svařovat. Po dokončení svařování, nechte vychladnout svar.
Zavřete redukční ventil, odpojte hadice. Jakmile je I-Purge® systém vyfouknut (cca. 15 -30 sekund), jednoduše vytáhněte z potrubí.
Poznámka: Monitorovat množství kyslíku můžete: PRO OX® 100X Měřičem zbytkového kyslíku.
I-PurgeX® je produkt společnosti Aquasol Corporation.
