GTV LASEROVÉ NAVAŘOVÁNÍ - INSTALACE NA KLÍČ

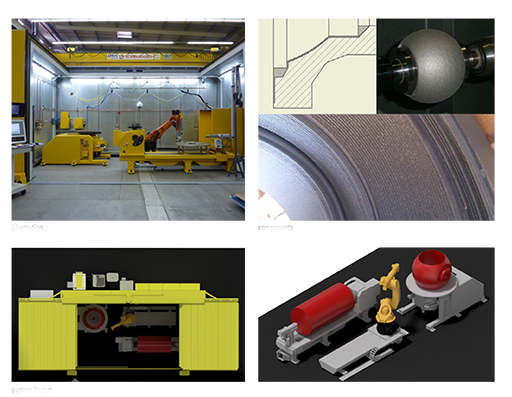

Flowserve Argus, Ettlingen, Německo
GTV instalace na klíč pro plně automatizované navařování vnitřních a vnějších ploch kulových ventilů a jejich pouzder. Příslušná optika pro vnitřní anebo vnější plochy je měněna automaticky robotem podle na základě příkazu ovládacího programu.
Levá strana kabiny: Rotační/naklápěcí stůl pro zpracování součástí průměru
1 800 mm a hmotnosti 4 000 kg.
Pravá strana kabiny: Manipulační systém pro komponenty do délky 3 000 mm a hmotnosti 1 000 kg.

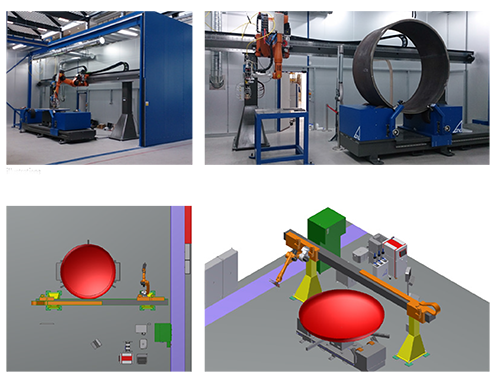

NAMRC Univerzita Sheffield, Velká Británie
GTV instalace na klíč pro laserové navařování vnitřních ploch velkých válcových nádob a potrubních segmentů a navařování vnějších válcových a rovinných ploch.
Parametry polohovacích systémů
Rozměry kabiny: 10 000 mm x 10 000 mm x 5 000 mm (šířka x délka x výška)
Navařování vnitřních ploch válcových nádob
Vnější průměr: 2 000 mm do 4 000 mm
Hmotnost: do 3 000 kg
Odnímatelný rotační stůl pro upnutí součástí o průměru do 4 000 mm a hmotnosti do 1 000 kg.
